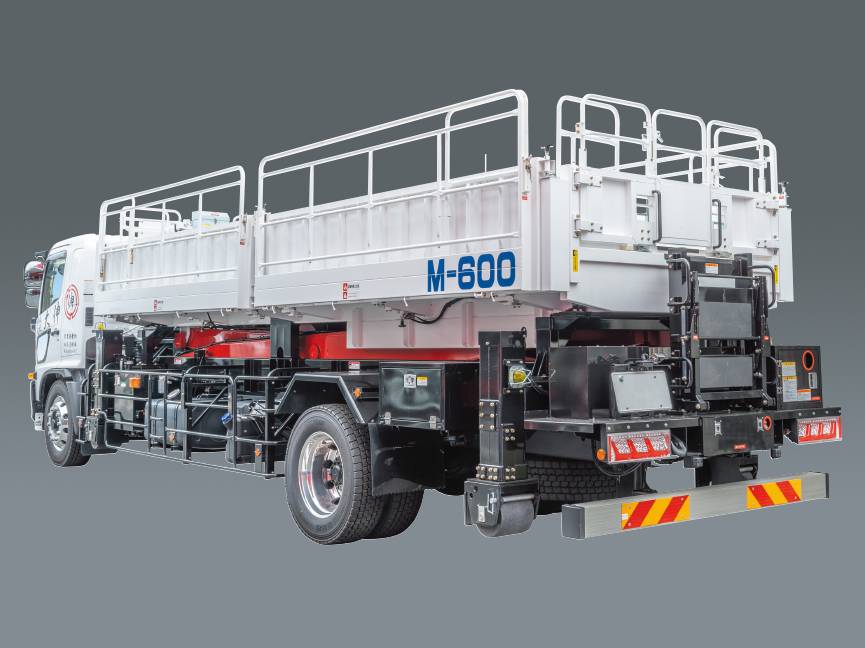

特殊作業を可能にする荷台昇降車 M600
「運搬」+「高所」+「連続作業」を可能にし、大幅なデッキ拡張、切替式ジャッキを搭載、さらに大型シャシで安定荷重アップを実現しました。

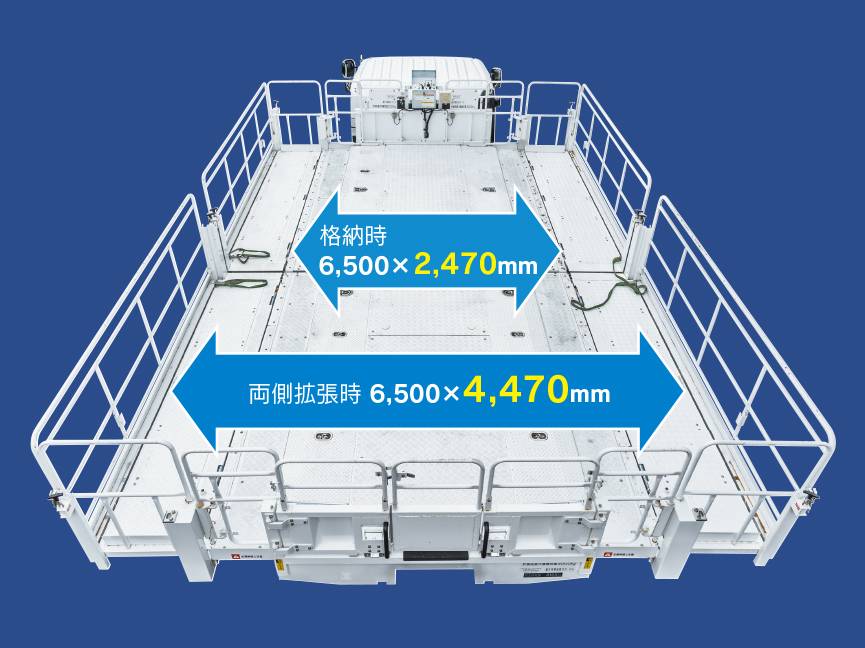

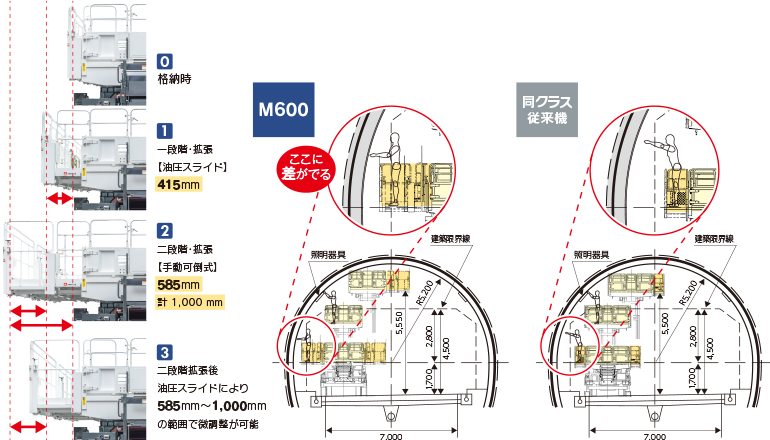

1.作業床の大幅な拡張
トンネル壁面などでの作業性が大幅にアップ

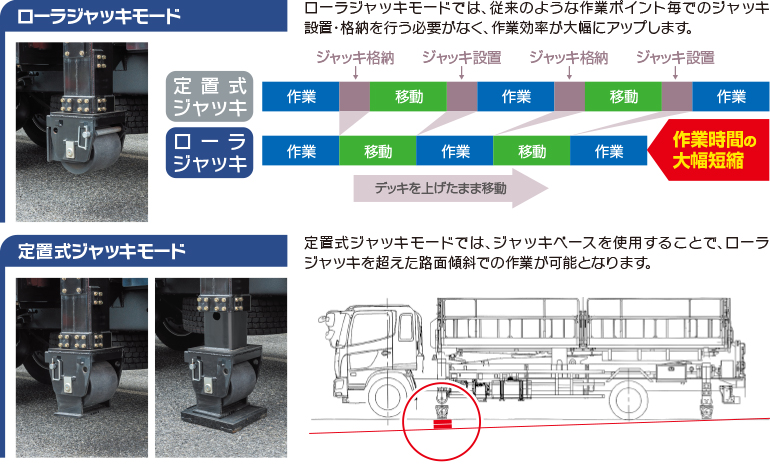

2.切替式ジャッキを採用
ローラジャッキモードでの連続作業性能と、定置式ジャッキモードでの勾配への対応力を両立

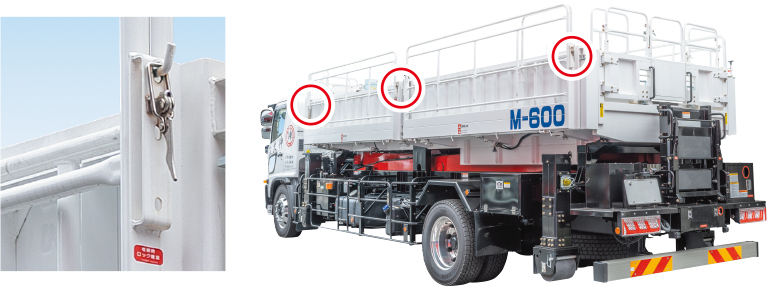

3.手すりを取り外し可能
荷積みの際、従来機種ではクレーンや手作業での積み込みが必要です。本機は、「作業床側面の手すり」が取り外しできる機構なので、フォークリフト等での荷積み作業を可能にしました。

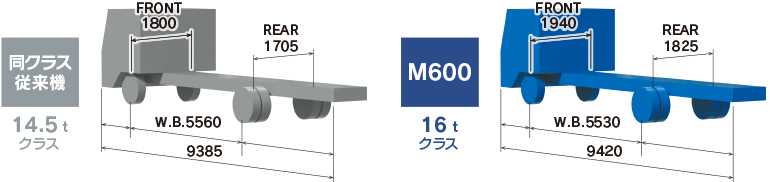

4.大型シャシを採用
作業の安定性が大幅にアップ

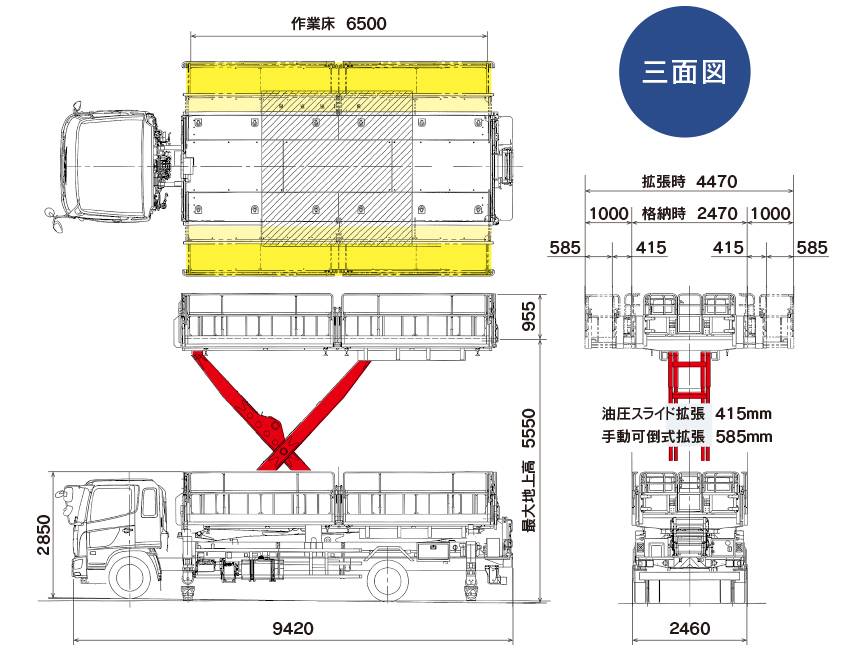

主要諸元
| 型式・名称 | |
| 型式 | M600 |
| 名称 | 垂直昇降型高所作業車 |
| 作業床（デッキ） | |
| 積載荷重 | 3,000kg |
| 右拡張床 | 100kg × 2 |
| 左拡張床 | 100kg × 2 |
| 最大地上高 | 5.55m |
| 内側寸法 | |
| （格 納 時） | 6,500 × 2,190 × 955mm |
| （両側拡張時） | 6,500 × 4,190 × 955mm |
| ※拡張量 | 1,000mm × 2（左右） |
| 昇降装置 | |
| 昇降方式 | 油圧シリンダ |
| 昇降速度 | 上昇60sec / 下降65sec |
| ローラジャッキ | |
| ローラ部材質 | ポリウレタンゴム |
| 許容路面傾斜 | 車両前後方向 7度（12.2%勾配）
車両左右方向 3度（ 5.2%勾配） |
| 安全装置 | |
| ジャッキ・デッキインターロック、作業床高さ規制装置、ニュートラル検知インターロック装置、油圧系安全装置、下部操作電源スイッチ、緊急停止装置、車体傾斜規制装置、過積載規制装置、レバーガード、エンジン2度掛け防止装置、故障診断装置、上昇走行時積載警告、作業床降下警報、拡張作業床作動警報 | |
| その他の装置 | |
| 安全帯レール、工具箱、発電機搭載台、作業床ロープフック、AC100Vコンセント | |
| 標準付属品 | |
| ジャッキベース、タイヤ輪止め | |
| 車両諸元 | |
| 架装シャシ | 16tクラス |
